[가시다님] PKOS (AWS kOps) - 3주차 (harbor, gitops)

하... 이번 실습 진행이 안된다. ㅜ.ㅜ

이전 실습을 마치고 cloudformation을 지우고 다시 설치했는데, 뭔가 찌꺼기가 남았는지 스무스하게 안되고 하나 하나 다 장애물에 걸려서 엄청 고생중이다.

아직도 harbor 웹사이트에 접속이 안되는데 트러블 슈팅중이다.

아마도 도메인쪽에서 문제가 생기는 것 같은데... 새로 도메인을 만들걸 괜히 기존에 사용중인 도메인을 사용한 것 같다.

지금 가장 의심되는 부분은, hojaelee.com이 이미 다른 용도로 쓰이고 있다는 것... Q) kops.hojaelee.com <- 이걸로 다시 한번 해보자.



Q) 수상한 부분들

1) 마스터 노드만 만들어지고, 워커 노드가 안만들어져서 메뉴얼 하게 만들었다. 이상함..

2) kubectl top node를 하면 Metrics API not available이 뜸..?



-> 가장 큰 원인)

hojaelee.com이 이미 할당된 상태에서 내 멋대로 kops.hojaelee.com을 base로 쓰려고 했다.

해결 방법 : k8saws.site라는 도메인 새로 구매

+ dns validation같은 경우, ACM에서 제공하는 CNAME을 route53의 레코드에 추가해야한다.

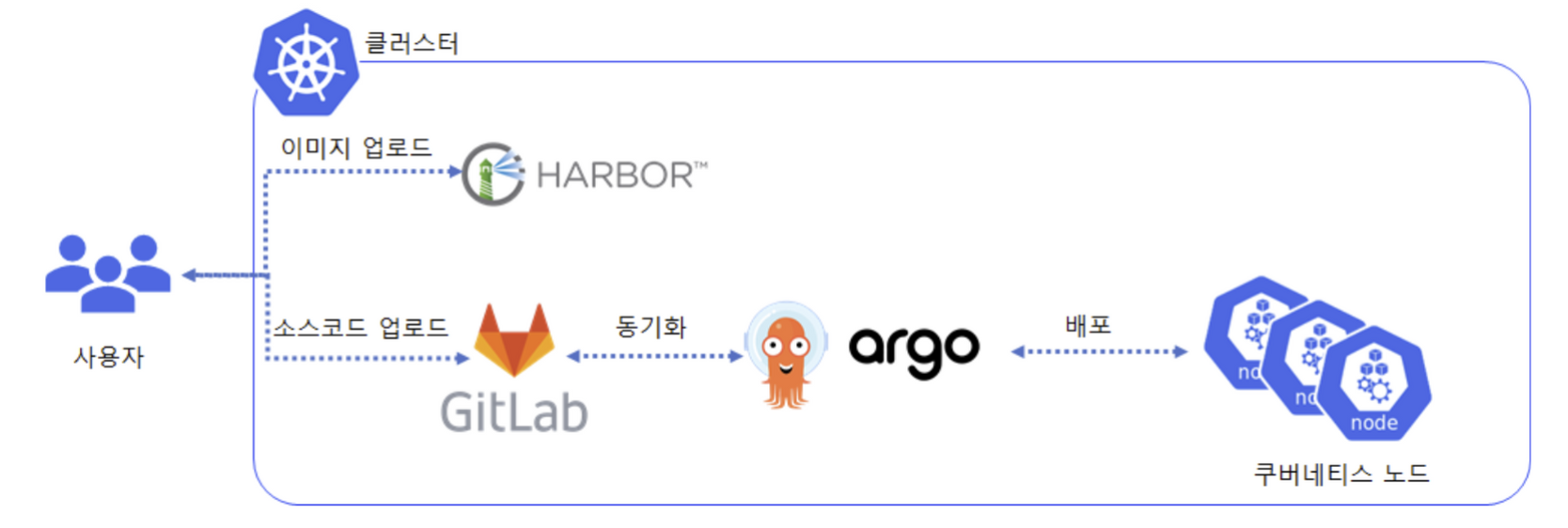

어쨌든... 기본적인 아키텍처는 다음과 같다.

쿠버네티스의 ci/cd는 다음과 같이 구현할 수 있다.



소스 코드는 깃랩에 업로드하고

컨테이너 이미지는 로컬 컨테이너 이미지 저장소인 harbor에 저장한다.

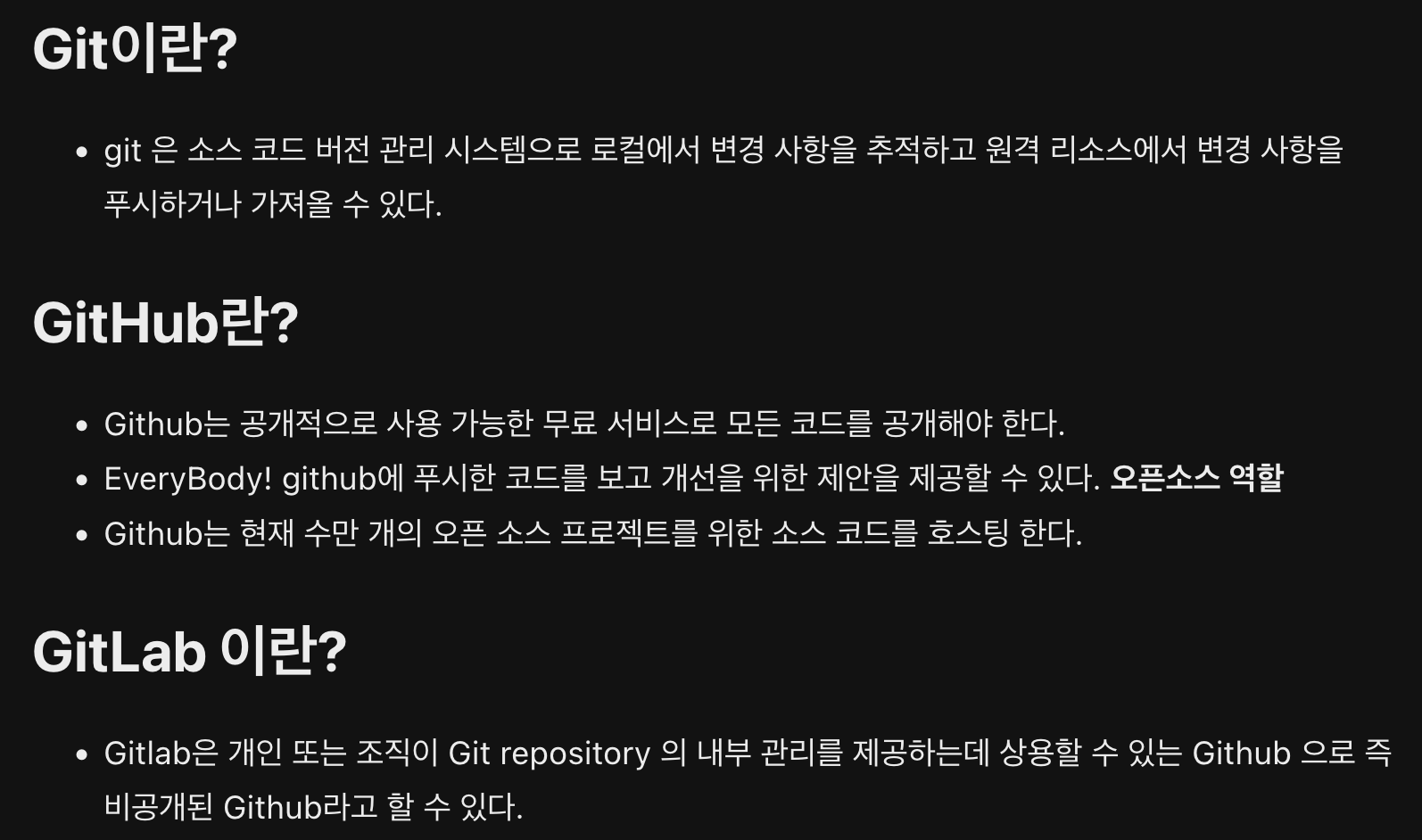

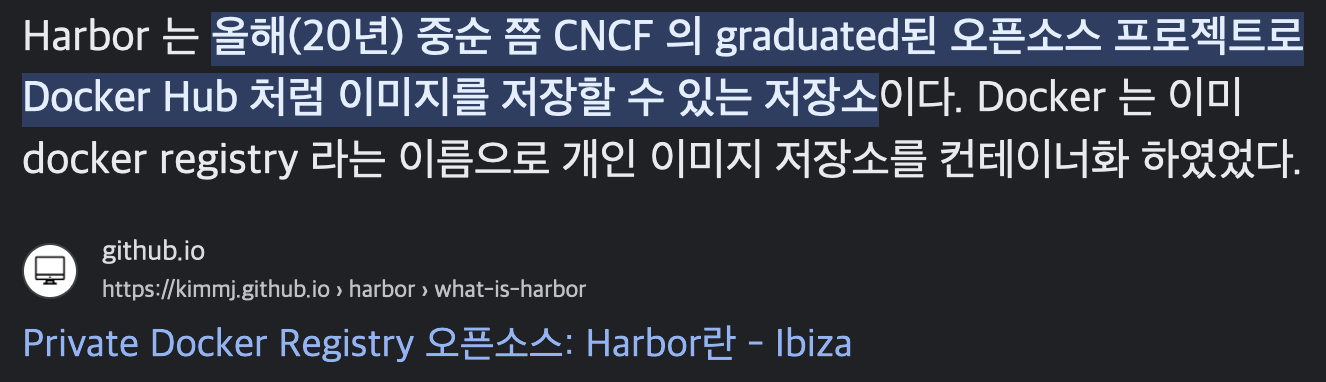

그렇다면 Harbor와 Gitlab, 그리고 argo cd가 무엇인지 알아보자.

https://velog.io/@leyuri/Github-%EA%B3%BC-Gitlab-%EC%9D%98-%EC%B0%A8%EC%9D%B4

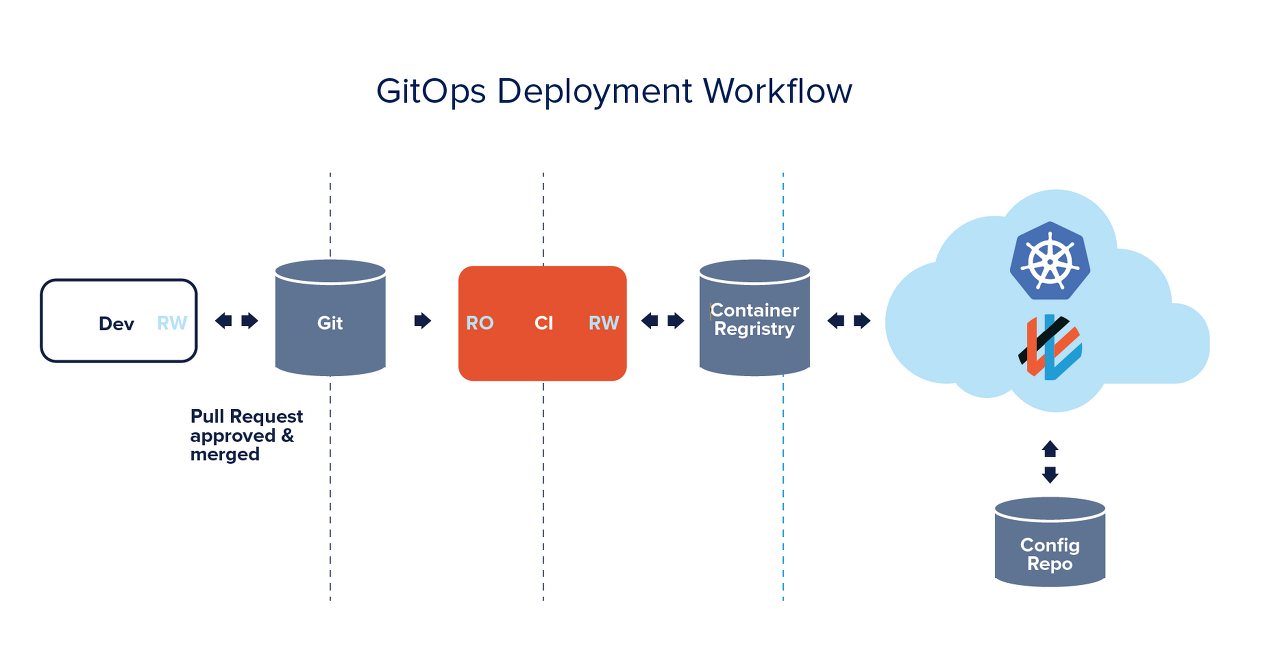

그럼 깃옵스는 무엇일까?



GitOps는 Kubernetes Manifest 파일을 Git에서 관리하고, 배포할 때도 Git에 저장된 Manifest로 클러스터에 배포하는 일련의 과정들을 의미한다.



https://gruuuuu.github.io/cloud/argocd-gitops/

GipOps와 ArgoCD란?

깃옵스와 argocd에 아주 자세하게 설명해주신 블로그를 찾았다.



ArgoCD란?

쿠버네티스를 위한 CD 툴이다.

GitOps방식으로 관리되는 Manifest 파일의 변경사항을 감시하며, 현재 배포된 환경의 상태와 Git에 정의된 Manifest 상태를 동일하게 유지하는 역할을 한다.

Push 타입과 Pull 타입 모두를 지원하며 Pull 타입 배포를 권장한다.



실습 환경 배포

# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/kops-oneclick-f1.yaml

# CloudFormation 스택 배포 : 노드 인스턴스 타입 변경 - MasterNodeInstanceType=t3.medium WorkerNodeInstanceType=c5d.large
aws cloudformation deploy --template-file kops-oneclick-f1.yaml --stack-name mykops --parameter-overrides KeyName=kops SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32  MyIamUserAccessKeyID=여기변경 MyIamUserSecretAccessKey='여기변경' ClusterBaseName='kops.hojaelee.com' S3StateStore='hj-kops-s3' MasterNodeInstanceType=c5a.2xlarge WorkerNodeInstanceType=c5a.2xlarge --region ap-northeast-2

# CloudFormation 스택 배포 완료 후 kOps EC2 IP 출력
aws cloudformation describe-stacks --stack-name mykops --query 'Stacks[*].Outputs[0].OutputValue' --output text

# 13분 후 작업 SSH 접속
ssh -i kops.pem ec2-user@$(aws cloudformation describe-stacks --stack-name mykops --query 'Stacks[*].Outputs[0].OutputValue' --output text)

# EC2 instance profiles 에 IAM Policy 추가(attach) : 처음 입력 시 적용이 잘 안될 경우 다시 한번 더 입력 하자! - IAM Role에서 새로고침 먼저 확인!
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME

# 메트릭 서버 확인 : 메트릭은 15초 간격으로 cAdvisor를 통하여 가져옴
kubectl top node



harbor 설치

# 사용 리전의 인증서 ARN 확인
aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo "alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN"

# 하버 설치
helm repo add harbor https://helm.goharbor.io
helm fetch harbor/harbor --untar --version 1.11.0
vim ~/harbor/values.yaml
----------------------
expose.tls.certSource=none                        # 19줄
expose.ingress.hosts.core=harbor.<각자자신의도메인>    # 36줄
expose.ingress.hosts.notary=notary.<각자자신의도메인>  # 37줄
expose.ingress.hosts.core=harbor.kops.hojaelee.com
expose.ingress.hosts.notary=notary.kops.hojaelee.com
expose.ingress.controller=alb                      # 44줄
expose.ingress.className=alb                       # 47줄~
expose.ingress.annotations=alb.ingress.kubernetes.io/scheme: internet-facing
expose.ingress.annotations=alb.ingress.kubernetes.io/target-type: ip
expose.ingress.annotations=alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
expose.ingress.annotations=alb.ingress.kubernetes.io/certificate-arn: ${CERT_ARN}   # 각자 자신의 값으로 수정입력
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/target-type: ip
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
alb.ingress.kubernetes.io/certificate-arn: ${CERT_ARN}   # 각자 자신의 값으로 수정입력
externalURL=https://harbor.<각자자신의도메인>          # 131줄
externalURL=https://harbor.kops.hojaelee.com
----------------------

# 모니터링
kubectl create ns harbor
watch kubectl get pod,pvc,ingress -n harbor

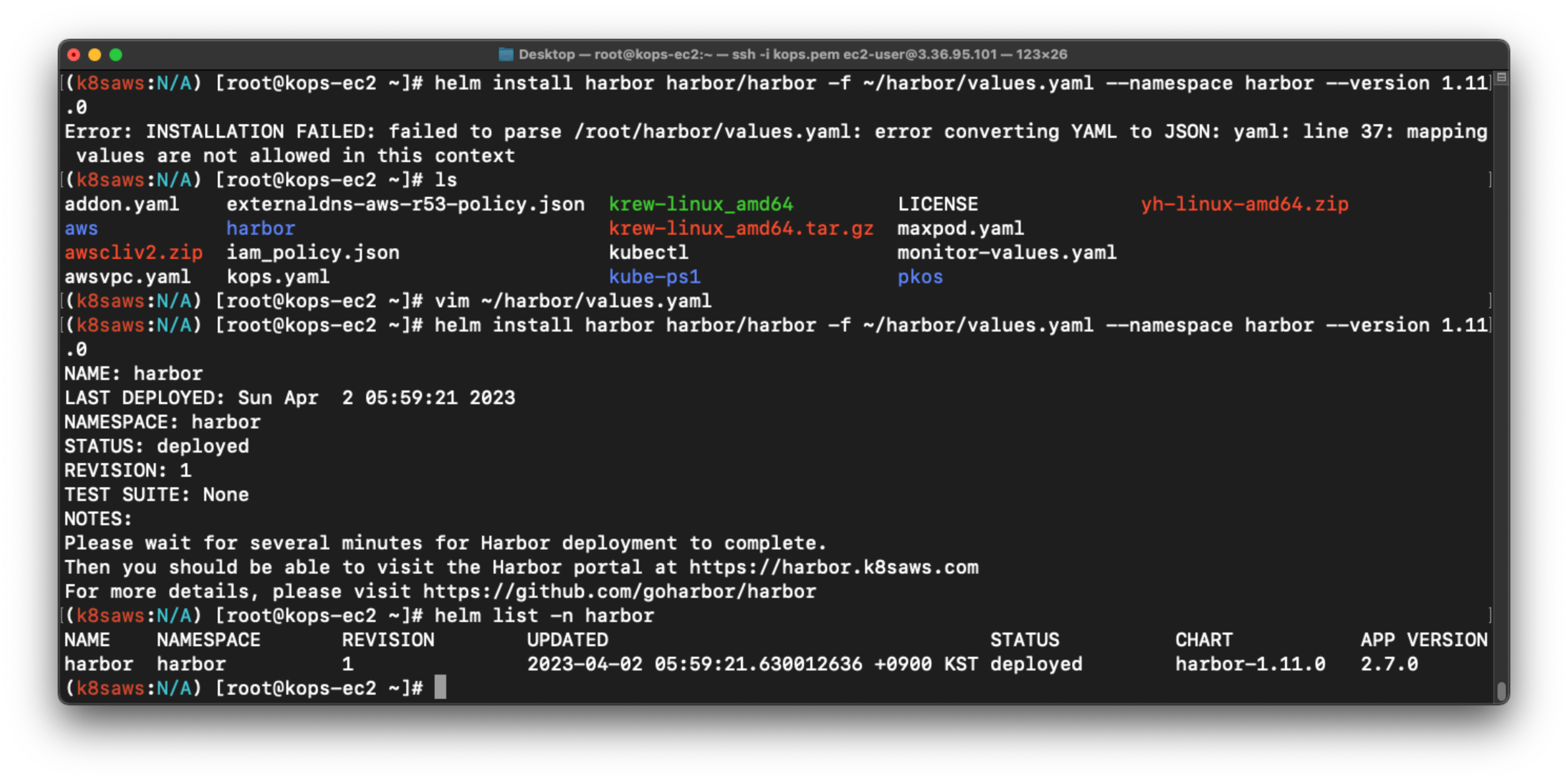

# 설치
helm install harbor harbor/harbor -f ~/harbor/values.yaml --namespace harbor --version 1.11.0

# 확인
# registry : 컨테이너 이미지를 저장
# chartmuseum : 하버를 컨테이너 이미지뿐 아니라, 헬름 차트 리포지토리로도 사용
# notary : 서명이 완료된 컨테이너 이미지만 운영 환경에 사용하도록 설정. 서명이 완료된 이미지는 별도로 구분
# trivy : 컨테이너 이미지의 보안 취약점을 스캔, 스캔 기능은 별도 솔루션에서 제공하여 관리자는 보안 스캔용 도구를 선택 가능
helm list -n harbor
kubectl get-all -n harbor

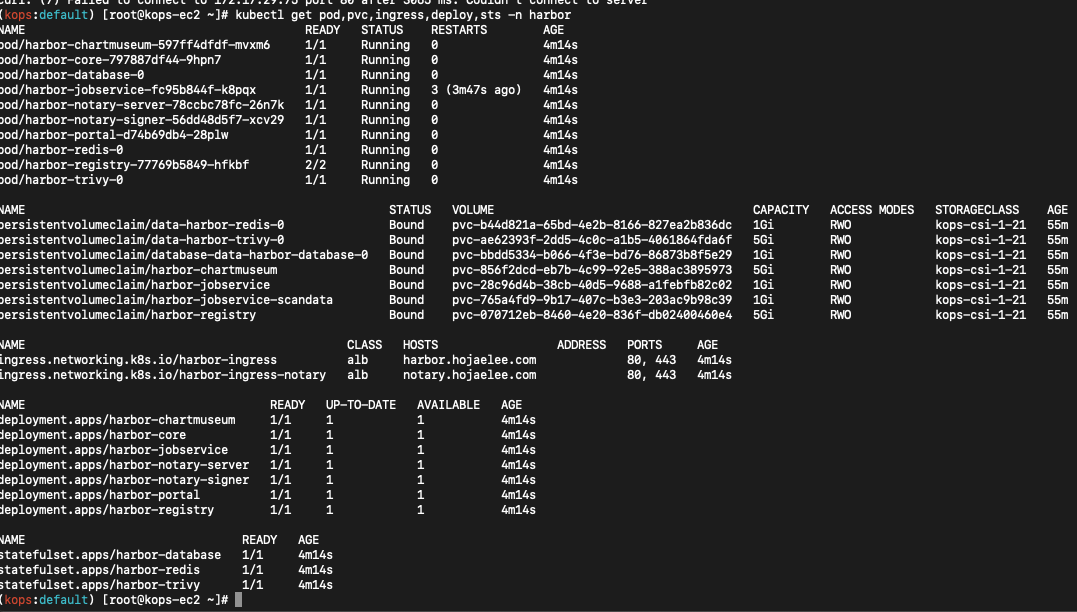

kubectl get pod,pvc,ingress,deploy,sts -n harbor
kubectl get ingress -n harbor harbor-ingress -o json | jq
kubectl krew install df-pv && kubectl df-pv

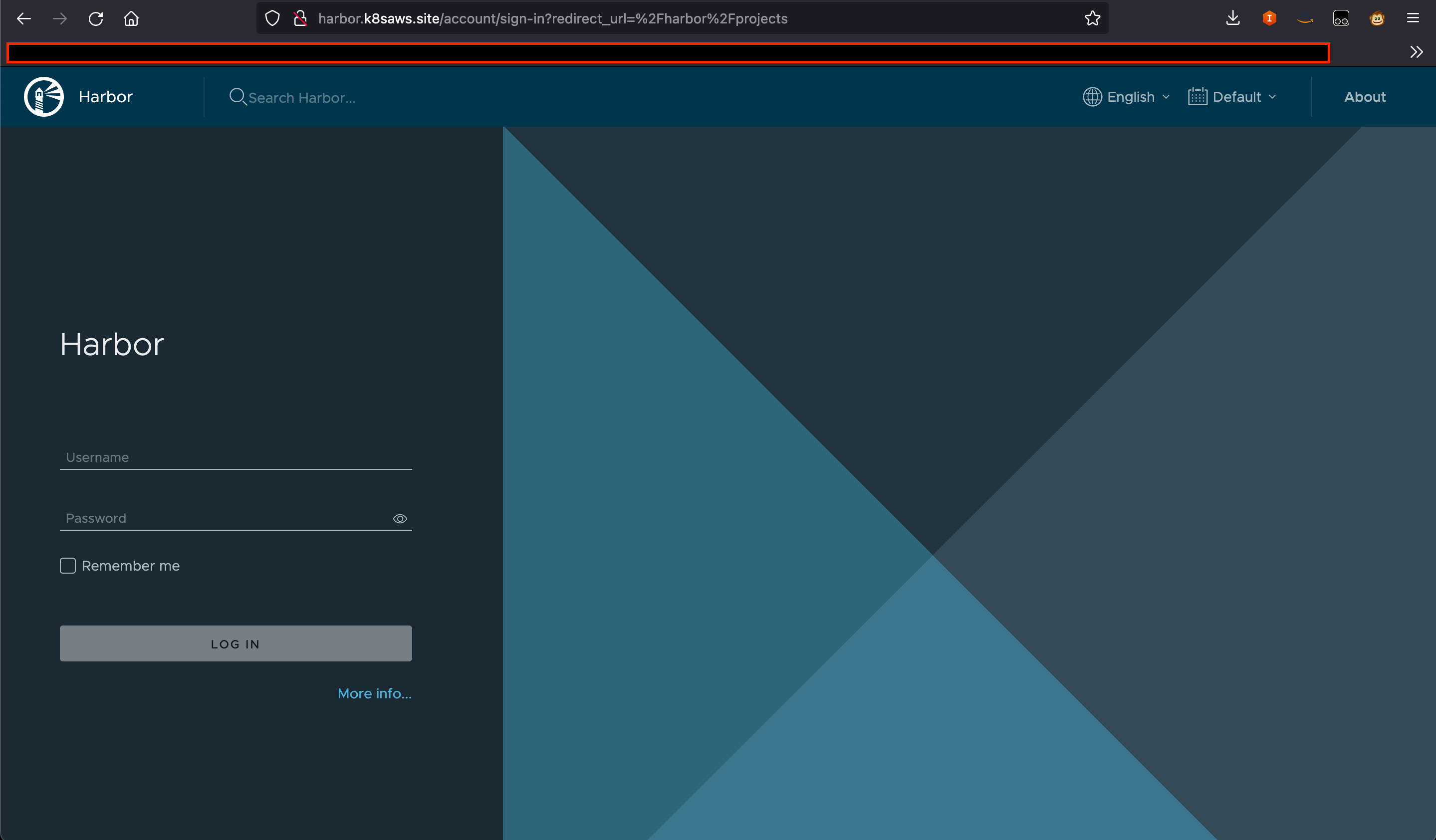

# 웹 접속 주소 확인 및 접속
echo -e "harbor URL = https://harbor.$KOPS_CLUSTER_NAME"
echo -e "notary URL = https://notary.$KOPS_CLUSTER_NAME"

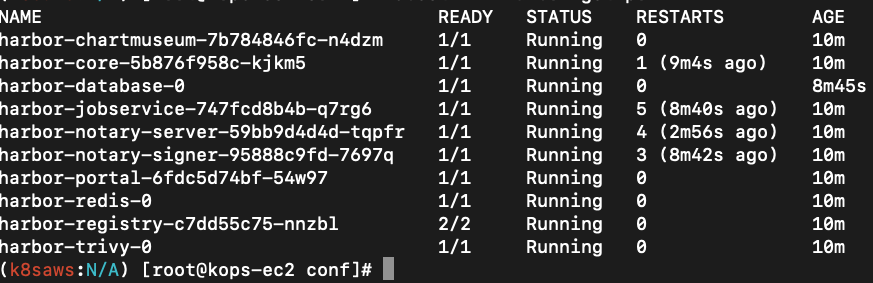

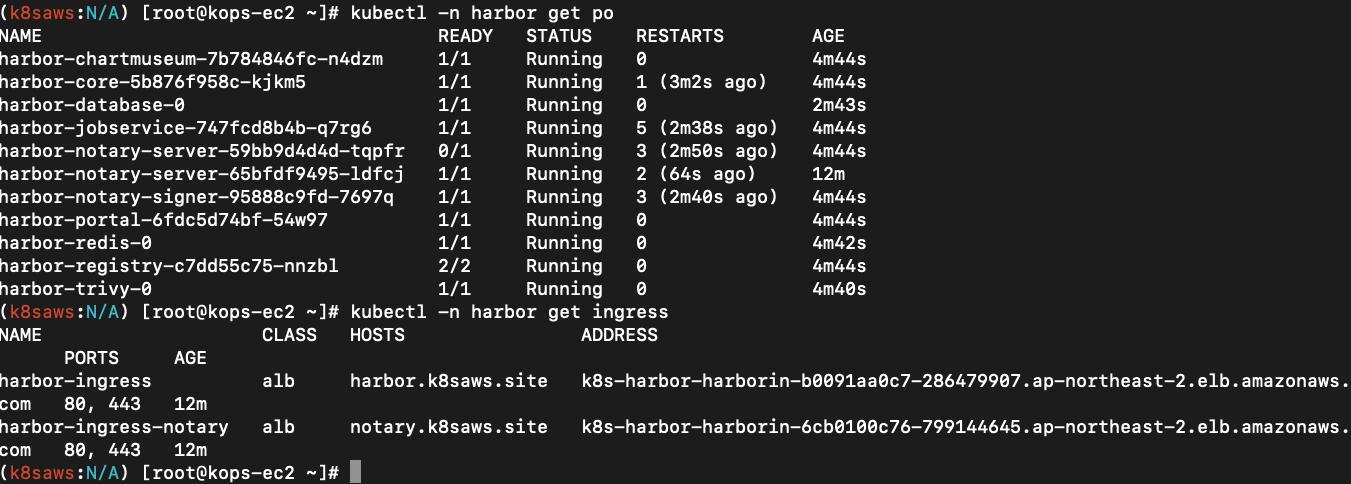

뭐가 문제..? 왜 자꾸 restart..?

갑자기 된다..?

실수가 두 군데 있었는데, certSource=none 안바꾼 것, externalURL을 harbor.k8saws.com으로 한 것 이 두 가지였다.

그리고 그 이전 스텝에서는 도메인을 구매하지 않았던 것, acm이 제대로 연결되지 않았던 것이 문제였다.

notary-server가 0/1에서 안올라와서 접속이 안되나 했는데, 기다리니까 켜졌다.

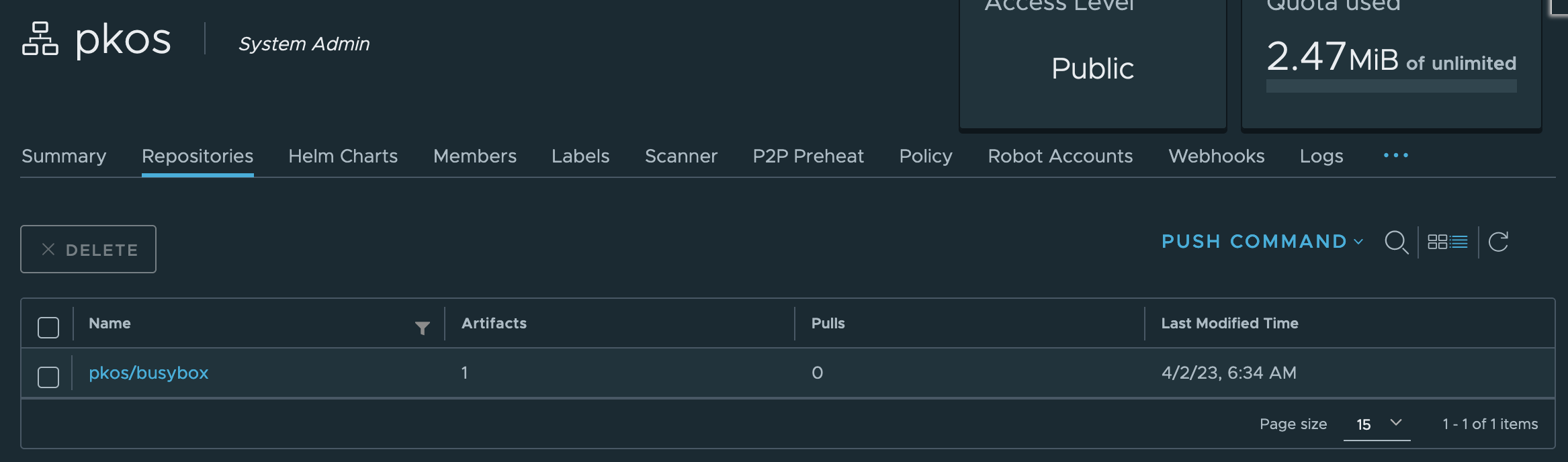

이제 Harbor에 컨테이너 이미지를 업로드해보자.

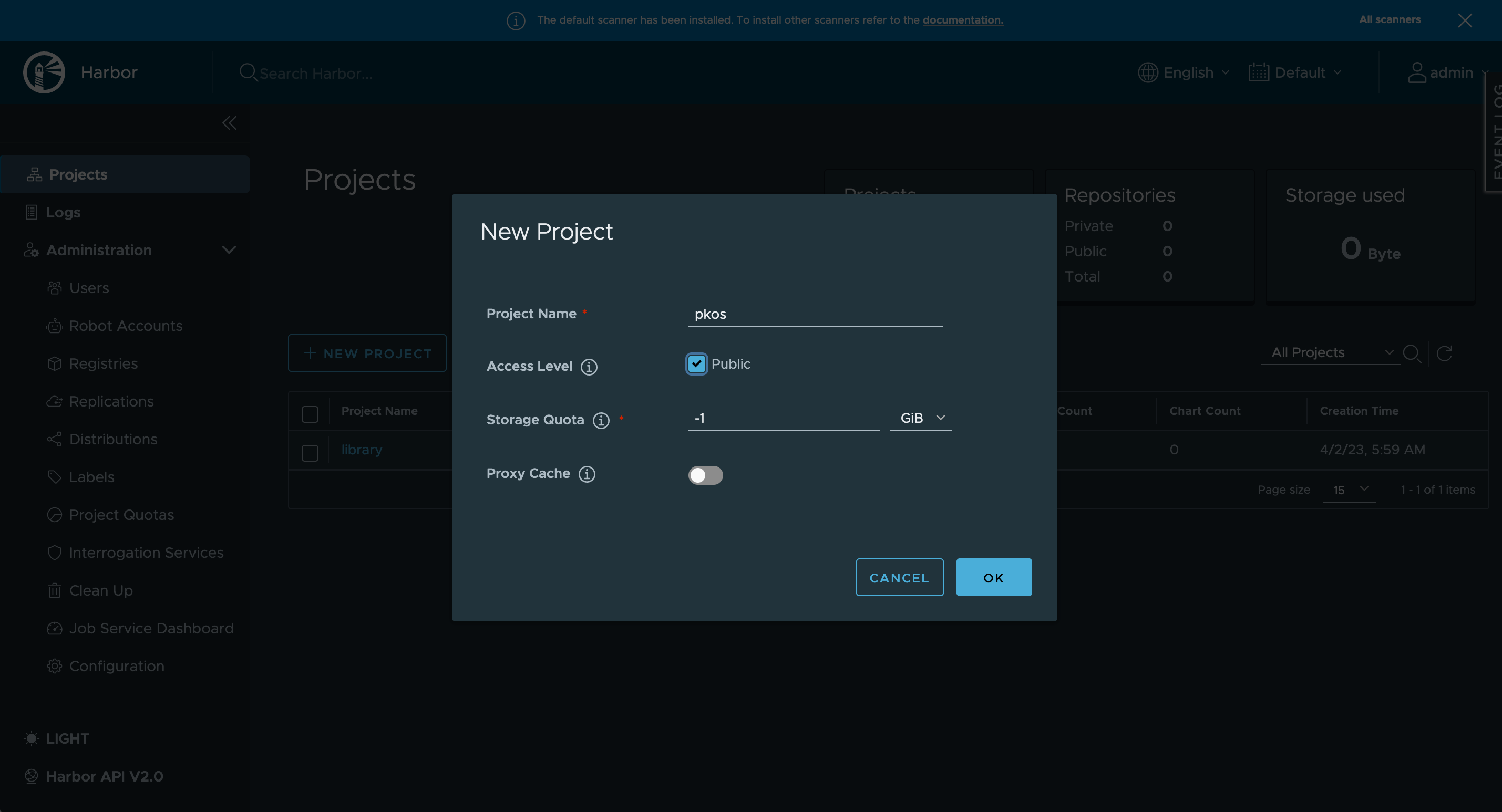

일단 프로젝트를 만든다.

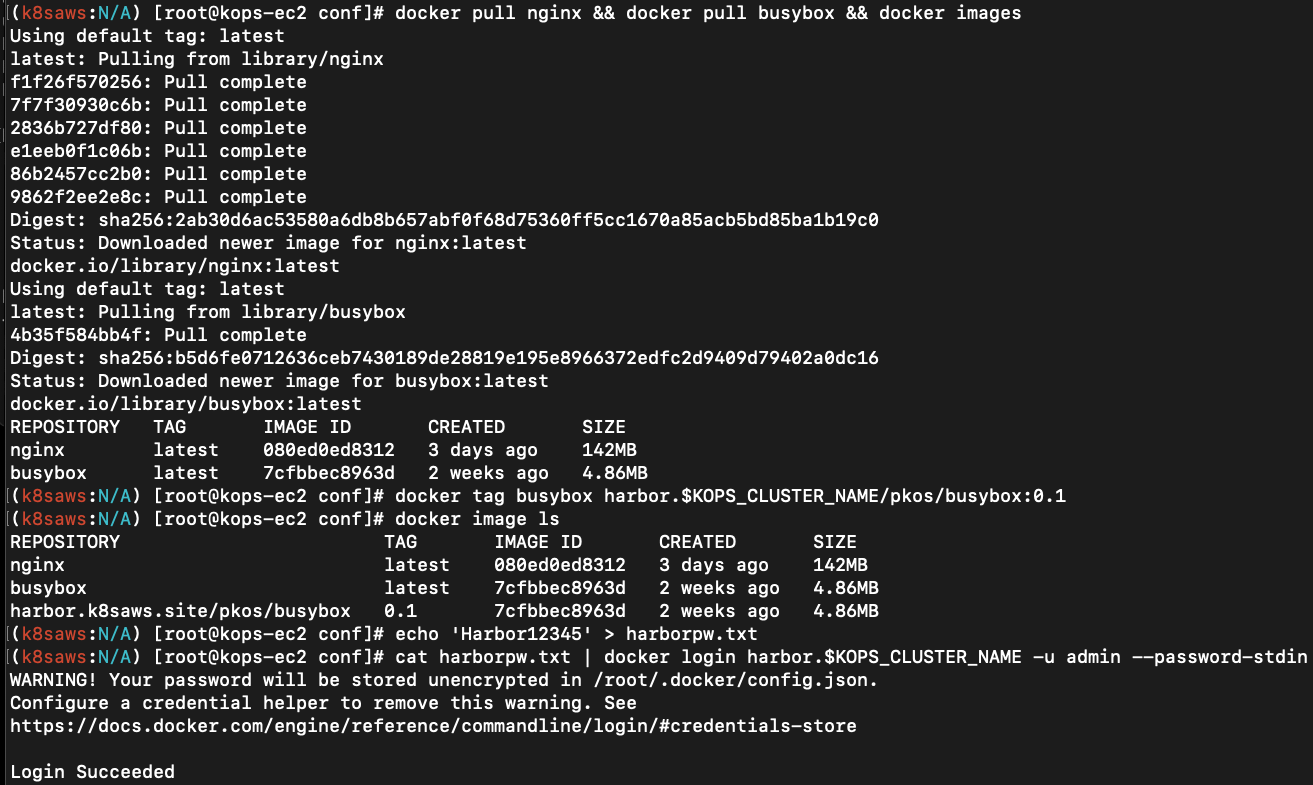

# 컨테이너 이미지 가져오기
docker pull nginx && docker pull busybox && docker images

# 태그 설정
docker tag busybox harbor.$KOPS_CLUSTER_NAME/pkos/busybox:0.1
docker image ls

# 로그인 - 방안2
echo 'Harbor12345' > harborpw.txt
cat harborpw.txt | docker login harbor.$KOPS_CLUSTER_NAME -u admin --password-stdin
cat /root/.docker/config.json | jq

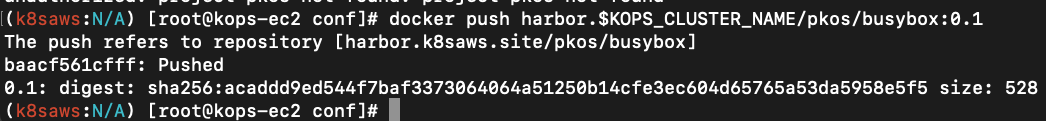

# 이미지 업로드
docker push harbor.$KOPS_CLUSTER_NAME/pkos/busybox:0.1





이번엔 gitlab을 이용해서 local git 소스 저장소를 구축해보자.

# 모니터링
kubectl create ns gitlab
watch kubectl get pod,pvc,ingress -n gitlab

# 설치
echo $CERT_ARN
helm repo add gitlab https://charts.gitlab.io/
helm repo update
helm fetch gitlab/gitlab --untar --version 6.8.1
vim ~/gitlab/values.yaml
----------------------
global:
  hosts:
    domain: <각자자신의도메인>             # 52줄
    https: true

  ingress:                             # 66줄~
    configureCertmanager: false
    provider: aws
    class: alb
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: ${CERT_ARN}   # 각자 자신의 값으로 수정입력
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/group.name: "gitlab"
    tls:                               # 79줄
      enabled: false
----------------------

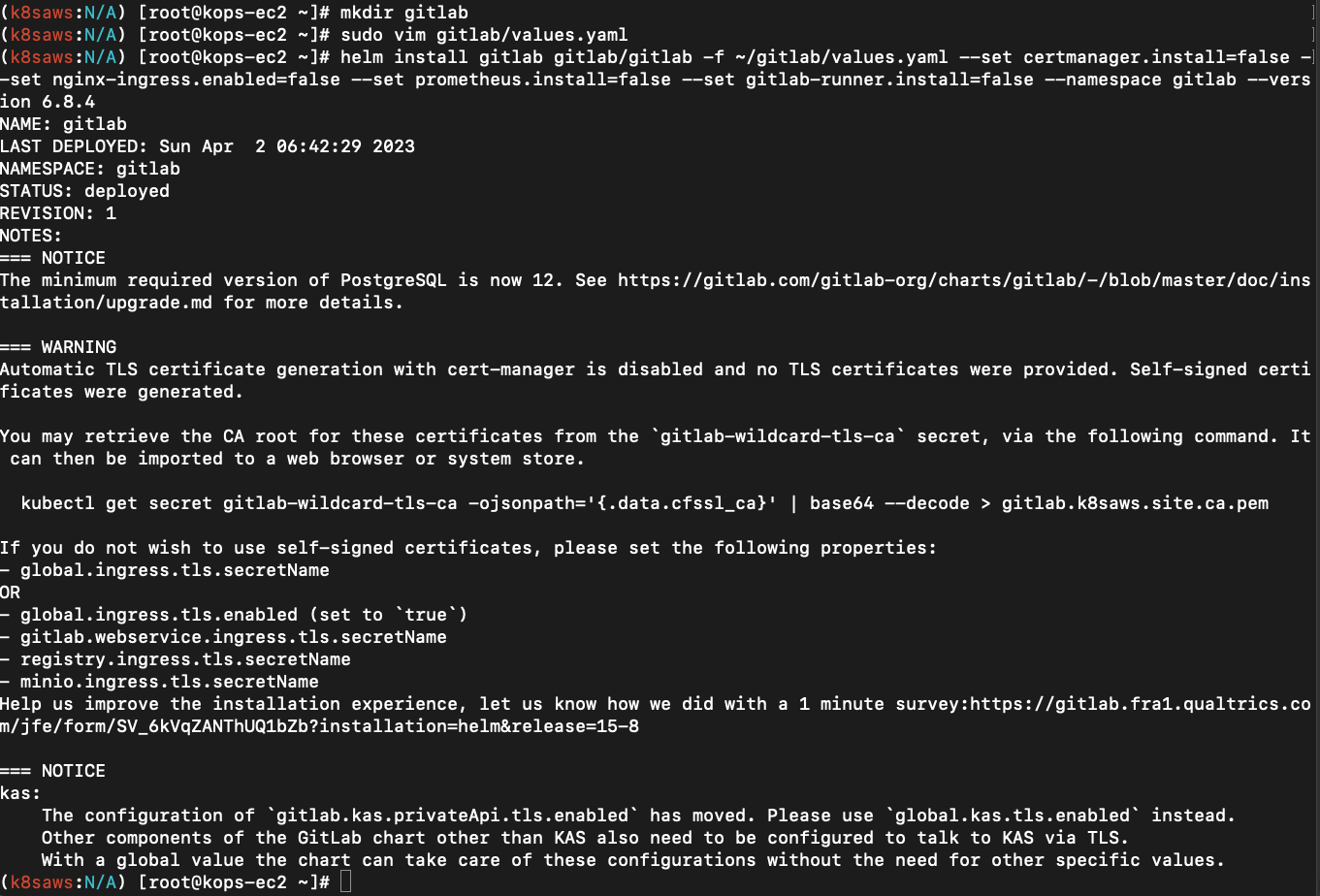

helm install gitlab gitlab/gitlab -f ~/gitlab/values.yaml --set certmanager.install=false --set nginx-ingress.enabled=false --set prometheus.install=false --set gitlab-runner.install=false --namespace gitlab --version 6.8.4

# 확인 - SubCharts
# gitlab-gitaly : 웹서비스 혹은 ssh 방식으로 진행되는 깃 제목, 브랜치, 태그 등의 깃 요청 등에 대한 작업을 담당
# gitlab-gitlab-shell : https 가 아닌 ssh 방식으로 깃 명령어 실행 시 해당 요청을 처리
# gitlab-kas : gitlab agent server
# gitlab-postgresql : 유저, 권한, 이슈 등 깃랩의 메타 데이터 정보가 저장
# gitlab-redis-master : 깃랩 작업 정보는 레디스 캐시 서버를 이용하여 처리
# gitlab-sidekiq-all-in-1-v2 : 레디스와 연동하여 작업 큐 처리 용도로 사용
# gitlab-webservice-default : 깃랩 웹 서비스를 처리
helm list -n gitlab
kubectl get pod,pvc,ingress,deploy,sts -n gitlab
kubectl df-pv -n gitlab
kubectl get-all -n gitlab

# 4개의 Ingress 가 1개의 ALB를 공유해서 사용 : ALB의 Rule 확인해볼것!
# alb.ingress.kubernetes.io/group.name: "gitlab"
kubectl get ingress -n gitlab
NAME                        CLASS   HOSTS                  ADDRESS                                                             PORTS   AGE
gitlab-kas                  alb     kas.gasida.link        k8s-gitlab-3fbf5c8cab-1066962252.ap-northeast-2.elb.amazonaws.com   80      93s
gitlab-minio                alb     minio.gasida.link      k8s-gitlab-3fbf5c8cab-1066962252.ap-northeast-2.elb.amazonaws.com   80      93s
gitlab-registry             alb     registry.gasida.link   k8s-gitlab-3fbf5c8cab-1066962252.ap-northeast-2.elb.amazonaws.com   80      93s
gitlab-webservice-default   alb     gitlab.gasida.link     k8s-gitlab-3fbf5c8cab-1066962252.ap-northeast-2.elb.amazonaws.com   80      93s

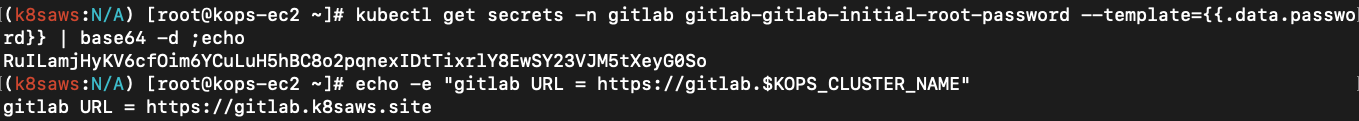

# 웹 root 계정 암호 확인
kubectl get secrets -n gitlab gitlab-gitlab-initial-root-password --template={{.data.password}} | base64 -d ;echo
hhBvAjXoANx8kVIVpcwdgvc6A0kFDIIQFxikRDJfwVPBXn0dxmNBgc7zssSBskTj

# 웹 접속 주소 확인 및 접속
echo -e "gitlab URL = https://gitlab.$KOPS_CLUSTER_NAME"

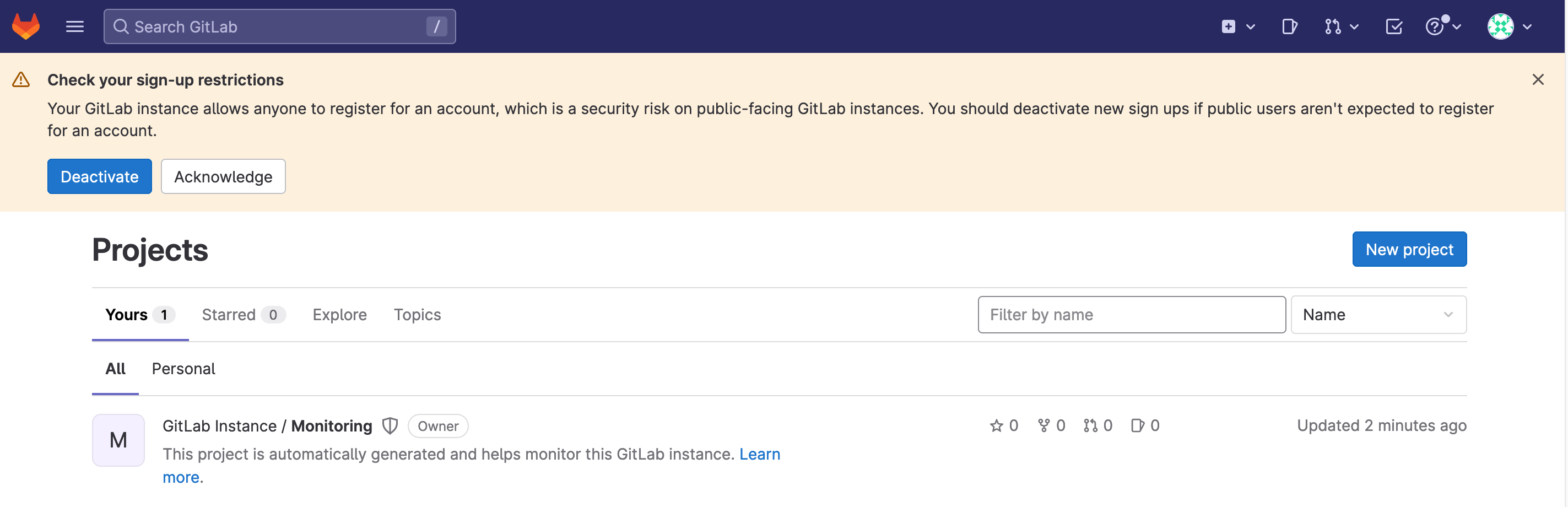

# 웹 접속 https://gitlab.<각자 자신의 도메인> (root / 웹 root 계정 암호)

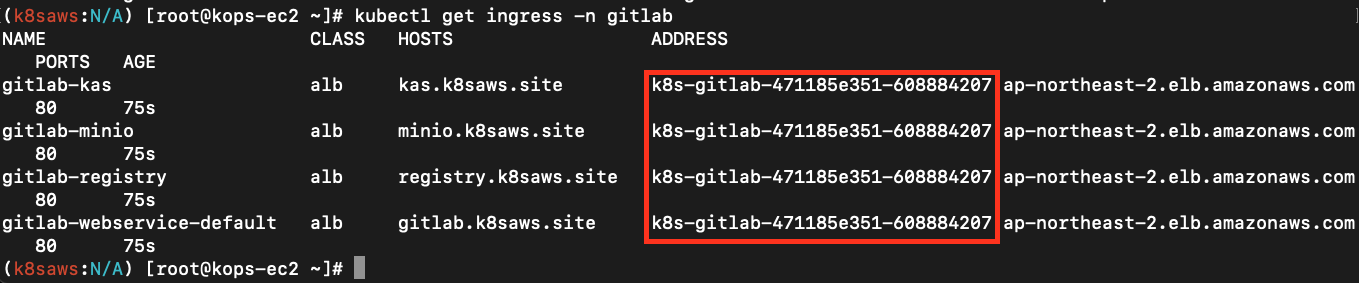

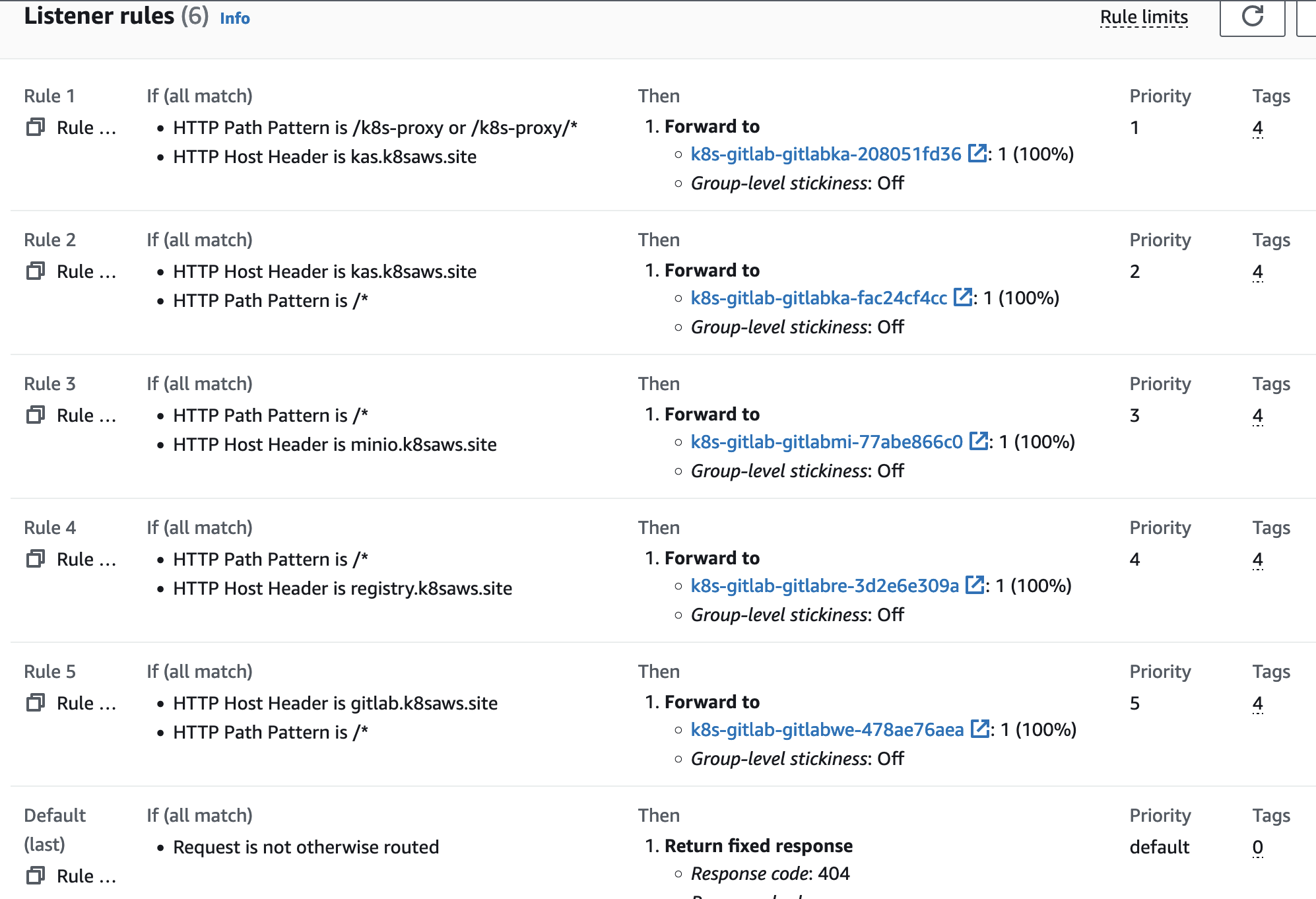

4개의 Ingress가 1개의 ALB를 공유해서 사용한다.

Q)  왜 gitlab에서 project를 못찾는다고 뜨지?
